Как хибридният стъпков двигател постига висок въртящ момент и прецизност

Случвало ли ви се е да се окажете дълбоко в проект, нуждаейки се от компонент, който осигурява както сурова мощност, така и прецизна точност, и да се чудите какво прави това възможно? Знам, че имам. В света на автоматизацията, роботиката и прецизните машини търсенето на задвижваща система, която не ви принуждава да избирате между сила и контрол, е постоянна. Това е къде е инженерното чудо наХиbrid стъпков двигателвлиза в действие. За нас вЛИЧУАН, това не е просто продуктова категория; това е в основата на решаването на най-взискателните предизвикателства на нашите клиенти с контрола на движението. Уникалният дизайн на aХибриден стъпков двигателпреодолява празнината, предлагайки най-доброто от двата свята от други типове двигатели, и днес искам да дръпна завесата за това как точно постига това постижение. Като разберете вътрешната му работа и точните параметри, които определят нейната ефективност, можете да вземете информирано решение за следващото си приложение.

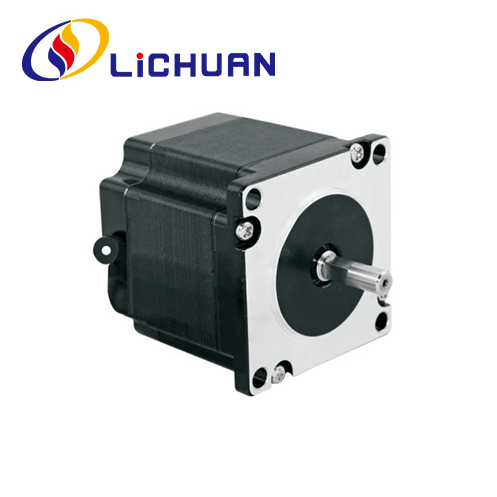

Какво прави хибридния стъпков двигател различен от другите видове

За да оценим възможностите му, първо трябва да разберем неговата идентичност. За разлика от чисто постоянните магнити или степерите с променливо съпротивление, aХибриден стъпков двигателе, както подсказва името, хибрид. Той гениално съчетава принципите и на двете. Той разполага с постоянен магнит в своя ротор, но този ротор също е назъбен, подобно на двигател с променливо съпротивление. Това сливане създава синергичен ефект. Постоянният магнит осигурява постоянен магнитен поток, увеличавайки въртящия момент. Едновременно с това зъбната структура позволява много по-малък ъгъл на стъпка - обикновено 1,8° или 0,9° - като позволява на магнитния поток да поеме по предпочитан път през подравнените зъби. Тази комбинация е основната причина aХибриден стъпков двигателпревъзхожда приложения, изискващи както висок въртящ момент при ниски скорости, така и фина позиционна разделителна способност.

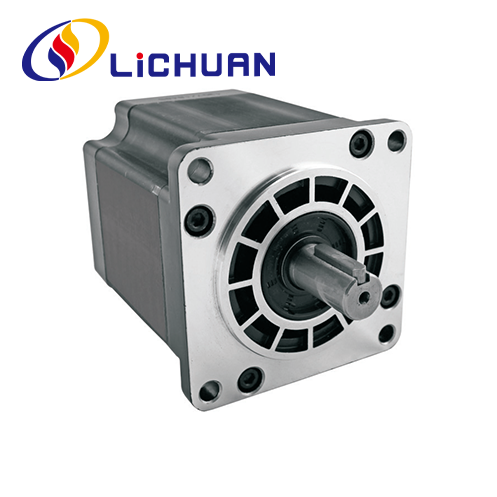

Как вътрешният дизайн създава превъзходен въртящ момент

Тайната на високия въртящ момент се крие в неговата магнитна верига и дизайн на въздушната междина. Статорът на aХибриден стъпков двигателима множество зъбни стълбове, които са навити с намотки. Когато тези намотки се захранват в определена последователност, те създават електромагнитни полюси. Роторът с постоянен магнит, вече магнетизиран, се привлича или отблъсква от тези полюси на статора. Тъй като зъбите на ротора са леко изместени спрямо зъбите на статора, магнитните сили генерират силно тангенциално издърпване - въртящ момент - за да ги подравнят. Колкото повече зъби и колкото по-силен е магнитният поток (както от постоянния магнит, така и от възбуждането на намотката), толкова по-висок е въртящият момент. ПриЛИЧУАН, ние оптимизираме това, като използваме високоенергийни постоянни магнитни материали и прецизни ламинации, за да минимизираме загубите на поток и да увеличим максимално плътността на въртящия момент. Ето защо нашите двигатели могат да осигурят изключително задържане и динамичен въртящ момент в компактен размер на рамката.

Кои параметри влияят пряко върху прецизността и производителността

Прецизността на стъпковия двигател до голяма степен се определя от неговата точност на ъгъла на стъпка и колко последователно може да постигне тези стъпки, без да пропуска. Това се управлява от няколко ключови технически параметъра. Разбирането на тези спецификации е от решаващо значение за избора на правилния двигател за прецизните нужди на вашата система.

Ключови работни параметри на хибриден стъпков двигател

• Ъгъл на стъпка:Ъгловото изместване на входен импулс (напр. 1,8°, 0,9°). По-малкият ъгъл позволява по-добра резолюция.

• Задържащ въртящ момент:Максималният въртящ момент, който двигателят може да упражни, когато е захранван в покой. Това се съпротивлява на външни сили.

• Фиксиращ момент:Лекият въртящ момент, когато двигателят е без захранване, поради привличането на постоянния магнит и желязното ядро.

• Точност:Обикновено процент от ъгъла на стъпката (напр. ±5%). Това не е кумулативно.

• Повторяемост на стъпките:Колко точно двигателят се връща в зададена позиция, често изключително висока.

• Инерция на ротора:Инерцията на въртящата се част, влияеща върху динамиката на ускорението и забавянето.

Нека да разгледаме как някои от тези параметри се превеждат в реалния святЛИЧУАНмодели. Следващата таблица сравнява две популярни серии, като подчертава как изборът на дизайн влияе върху характеристиките на въртящия момент и прецизността.

Таблица 1: Сравнение на серията хибридни стъпкови двигатели ЛИЧУАН

Как да изберете правилния хибриден стъпков двигател за вашето приложение

Изборът на правилния двигател е баланс между вашите механични изисквания и кривата на работата на двигателя. Най-честата грешка е изборът въз основа на размера на рамката или само на въртящия момент. Трябва да имате предвид кривата скорост-въртящ момент. АХибриден стъпков двигателосигурява максимален въртящ момент при ниски скорости и въртящият момент намалява с увеличаване на скоростта поради обратната ЕМП и индуктивността на намотката. ПриЛИЧУАН, ние водим нашите клиенти през прост процес на избор:

1. Определете инерцията на товара и необходимата работна скорост.

2. Изчислете необходимия въртящ момент на ускорение и въртящ момент при непрекъснато движение.

3. Прегледайте кривата скорост-въртящ момент на кандидат-двигател, като се уверите, че осигурява поне 30-50% повече въртящ момент от изчисленото изискване в желания диапазон на скоростта.

4. Съпоставете изходния ток и напрежение на драйвера към спецификациите на фазата на двигателя за оптимална производителност.

Таблица 2: Критични фактори за избор за оптимална производителност

Кои са най-честите въпроси относно хибридните стъпкови двигатели (ЧЗВ)

В ежедневните ни разговори с инженери и дизайнери многократно възникват определени въпроси. Ето три подробни ЧЗВ за справяне с често срещани любопитства и притеснения.

ЧЗВ 1: Може ли хибриден стъпков двигател да работи при високи скорости като серво?
Въпреки че е традиционно известен с производителност от ниска до средна скорост, той е модеренХибридни стъпкови двигатели, особено когато се сдвоява с усъвършенствани микростъпкови драйвери, може да постигне изненадващо високи скорости. Ключът е използването на драйвер с високо захранващо напрежение за преодоляване на индуктивността на двигателя. Въпреки това, за приложения, изискващи постоянна висока скорост с пълен въртящ момент, една серво система все още може да бъде по-ефективна. За много задачи за позициониране от точка до точка с нужда от голям въртящ момент при по-ниски скорости, aХибриден стъпков двигателпредлага по-рентабилно и по-просто решение.

ЧЗВ 2: Как да предотвратя пропуснати стъпки и да осигуря прецизност?
Пропуснати стъпки възникват, когато въртящият момент на двигателя надвишава наличния въртящ момент на двигателя при дадена скорост. За да осигурите прецизност, винаги оразмерявайте двигателя си със значителна граница на безопасност (вижте ръководството за избор по-горе). Използвайте стъпкова система със затворен контур за критични приложения – нашатаЛИЧУАНхибридите със затворен контур включват енкодер за незабавно откриване и коригиране на всяка загуба на стъпка, осигурявайки надеждност, подобна на серво, без да се жертва присъщата простота и въртящ момент на степера.

ЧЗВ 3: Необходимо ли е микростъпалото за постигане на по-висока прецизност?
Microstepping е техника на драйвер, която електронно разделя пълна стъпка на по-малки стъпки (напр. 1/16, 1/32 от стъпката). Той драматично подобрява разделителната способност, намалява вибрациите и позволява по-плавно движение, особено при ниски скорости. За максимална прецизност и гладкост, съчетайте висококачественХибриден стъпков двигателс микростъпков драйвер е силно препоръчително. Тя ви позволява да използвате основната прецизност на двигателя и да постигнете изключително фина и тиха работа.

Готови ли сте да интегрирате несравним въртящ момент и прецизност във вашия дизайн?

Пътуването към разбирането наХибриден стъпков двигателразкрива компонент, създаден за производителност там, където има значение. Неговият хибриден дизайн е свидетелство за елегантно инженерство, решаващо двойните изисквания за мощност и точност в един здрав пакет. ПриЛИЧУАН, ние не просто произвеждаме тези двигатели; ние ги проектираме с дълбок фокус върху параметрите, които са най-важни за успеха на вашия проект - от класа на магнитния материал до толерантността на всеки зъб.

Ако се справяте със сложността на нов дизайн или оптимизирате съществуваща машина, която изисква надеждност, здравина и изключителна точност, нека поговорим. Нашият екип е готов да ви помогне да анализирате вашите изисквания и да ги съчетаете с идеалнотоХибриден стъпков двигател ЛИЧУАНрешение.Свържете се с насднесза да обсъдите вашите специфични предизвикателства, свързани с въртящия момент и точността. Ние сме тук, за да задвижим вашите иновации, една прецизна стъпка в даден момент.
