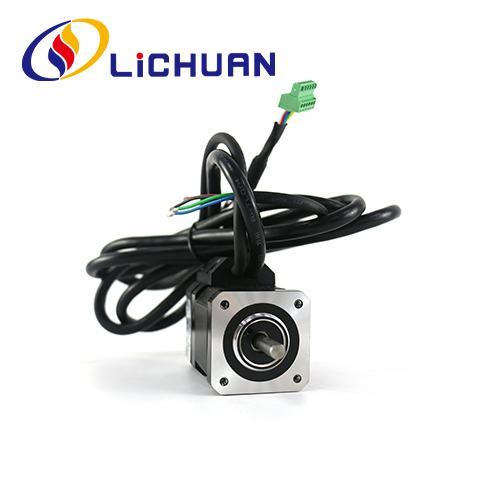

42 Серия Nema 17 2-фазен стъпков двигател със затворен контур

Купете отстъпка S42 Series Nema 17 2-фазен стъпков двигател със затворен контур с безплатна проба, произведен в Китай. LICHUAN® is42 Series Nema 17 2-фазен стъпков двигател със затворен контур производител и доставчик в Китай.

Изпратете запитване

Описание на продукта

LICHUAN® горещо ви приветства при продажбата на едро на 42 Series Nema 17 двуфазен стъпков двигател със затворен контур от нашата фабрика. Нашите продукти са сертифицирани по CE и в момента имат голямо количество фабрични наличности. Фабриката Lichuan има повече от 14 години производствен опит. Ние поддържаме OEM & ODM, ние ще ви предоставим добро обслужване и фабрични намалени цени. Приветстваме повече дистрибутори да се присъединят към LICHUAN.

42 серия Nema17 2-фазен стъпков двигател със затворен контур, използването на висококачествени суровини и висококачествена силиконова стомана с постоянен магнит, с 1000-редов високопрецизен енкодер, напълно преодолява проблемите със стъпковия двигател с отворен цикъл, като същевременно значително подобрява високоскоростната производителност на двигателя, За да се улесни традиционната стъпка по стъпка надграждане на програмата за задвижване, намаляването на разходите в сравнение със серво мотора да се намали с повече от 50%. Дължина на двигателя 68mm ~ 79mm, обхват на въртящия момент: 0.48N.m ~ 0.72N.m, диаметър на вала на двигателя 5mm или 6mm. 42 серия Nema17 2-фазен стъпков двигател със затворен контур може да съответства на драйвер от 4 типа: RS485. Canopen. Ethercat. Драйвери за импулсно управление.

Параметри на електрически характеристики

Вещ	Спецификации
Точност на ъгъла на стъпка	±5% (пълна стъпка)
Съпротивление Точност	±10% (20 ℃)
Точност на индуктивност	±20% (1KHZ)
Покачване на температурата	80 ℃ макс. (номинален ток, 2 фазно захранване)
Температура на околната среда	-20℃~*50℃
Съпротивление на изолацията	100MQMin 500VDC
Диелектрична якост	500V AC 1 минута
Допустимо радиално натоварване	0,02 mm Макс. (450g зареждане)
Допустимо натоварване на натиск	0,08 mm Макс. (450g зареждане)
Максимално радиално натоварване	28N (20 мм от повърхността на фланеца)
Максимално натоварване на вала	10N

Серия	стъпка Ъгъл (")	Дължина (mm)	Задържане Въртящ момент (N.m)	Фаза Ток (A)	Ротационен Инерция (g.cm²)	Тегло (килограма)	Енкодер Резолюция (PPR)
LC42H249	1.8	68	0.48	1.2	68	0.47	1000
LC42H261	1.8	79	0.72	1.2	102	0.60	1000

По-горе са представителни продукти. Продуктите могат да бъдат персонализирани!

Форма и монтажен размер (единица: mm)

Режим на вала на двигателя

Модел	Вал Диаметър (mm)	Вал Разширение (mm)	Вал Дължина (mm)
LC42H249	φ5 или φ6	D-изрез 0,5 x 15	24
LC42H261	φ5 или φ6	D-разрез 0,5 x15	24

Схема на свързване на двигателя

Цветове на проводника на двигателя

Дефиниции на енкодер Оловни цветове

1	жълто	EB+
2	зелено	EB-
3	черен	EA+
4	син	EA-
5	червен	+5VCC
6	Бяло	EGND

Бележки

1. Фазите трябва да бъдат правилно свързани по време на свързване
мотор и водача.
2. Очевидно генериране на топлина от двигателя може да възникне при различни условия на шофиране. Температурата на повърхността на двигателя може да надвишава 85 ℃ по време на работа.
3. Моторът трябва да бъде позициониран чрез монтажна скоба на предния капак на двигателя, трябва да се обърне внимание на съвпадението на грешките и концентричността между вала на двигателя и товара трябва да се контролира стриктно.

Схема на свързване на приложението

Цялостната система за управление на стъпкови двигатели трябва да включва продукта, показан по-долу

Опаковка на продукта

Машина за фабрично производство на продукти в Личуан

Машина за дърворезба
Оборудване за нанасяне на покрития
Машина за маркиране на влакна
Машина за завинтване
Машина за тестване
UV принтер

Автоматична машина за запояване
Машина за изпитване на въртящ момент
Винтова машина
Осцилографска машина

Индустриални приложения

Роботизирана ръка
Машина за лазерно рязане
3D печат
CNC машина
Автоматично потвърждаване
Машина за гравиране
